제목9-시트방수(지산"ㅂ"맨션 102동) 2008년 7월 2018-02-01 10:36:10
카테고리비노출시트방수
작성자

옥상 옥탑 난간 주변 방수층 전반적인 손상 누수

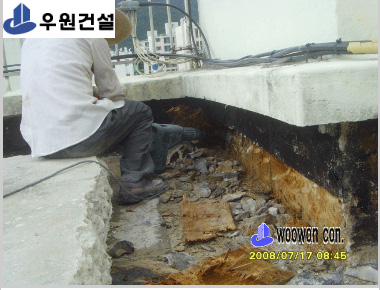

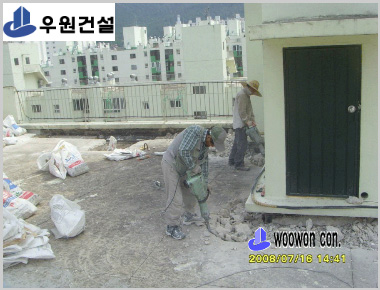

난간 보호 벽돌 및 바닥 누름 콘크리트 깨기 작업중

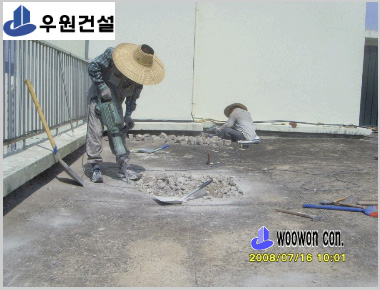

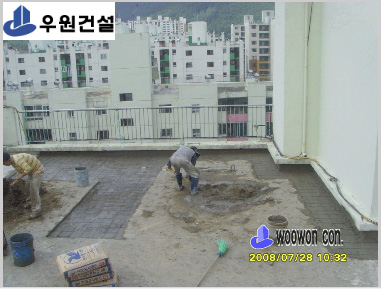

바닥 누름 콘크리트 깨기 작업중

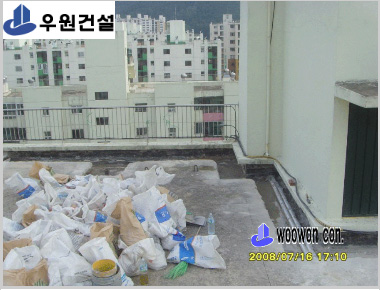

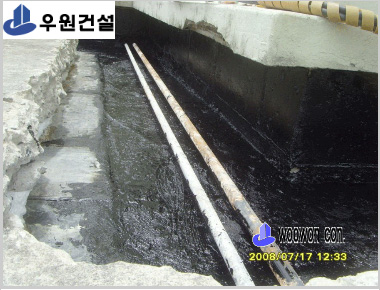

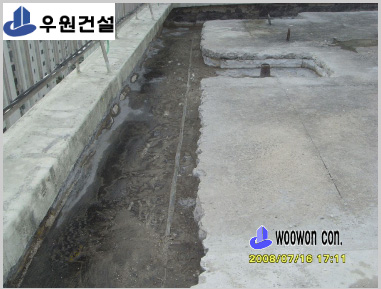

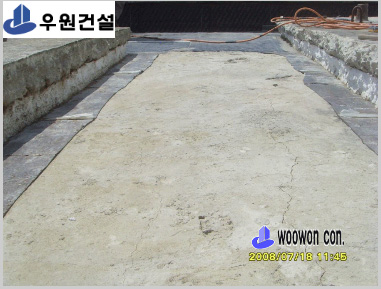

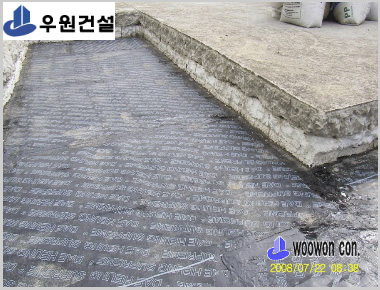

누름 콘크리트 깨기후 노출된 기존 방수층 모습

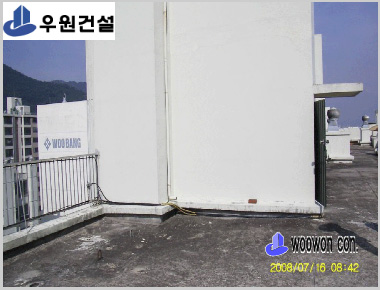

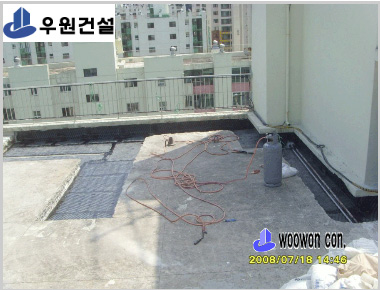

옥탑 난간 주변 기존 방수층 들뜸 및 손상 모습



앞베란다 난간쪽 기존 방수층 모습

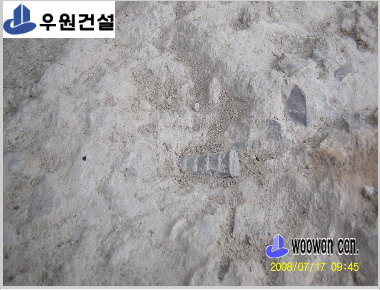

기존 방수층 제거후 나타난 콘크리트 난간에 박혀있는 제거되지 않은 합판

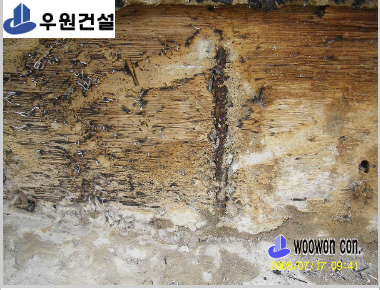

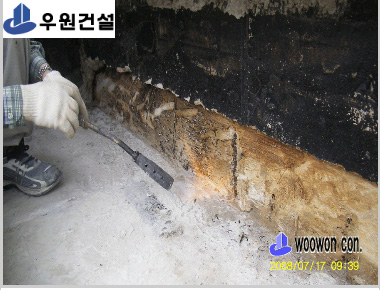

콘크리트에 박혀 있던 기존 거푸집 제거후 바탕면

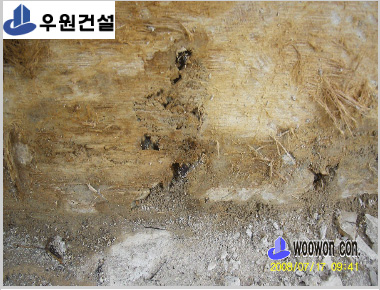

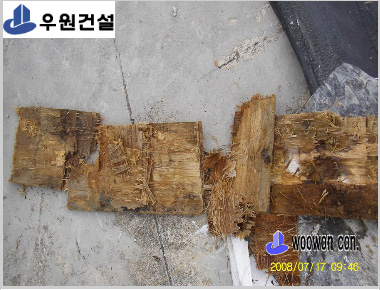

콘크리트 벽체에서 떼어낸 합판(빗물 흡수 누수)

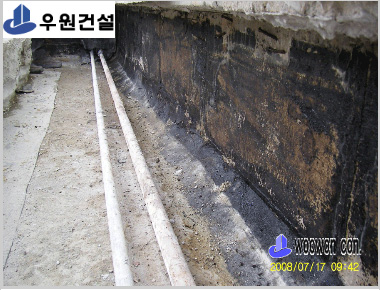

합판 뒷면에 노출된 수직 철근 손상 모습

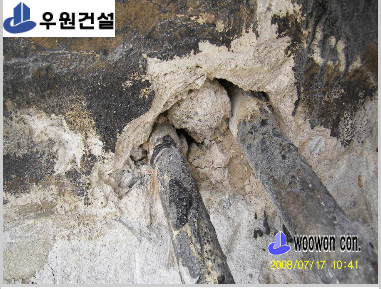

철근 사이 자갈이 몰려 공극현상 /빗물 유입 통로가됨

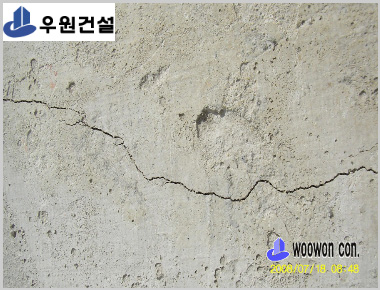

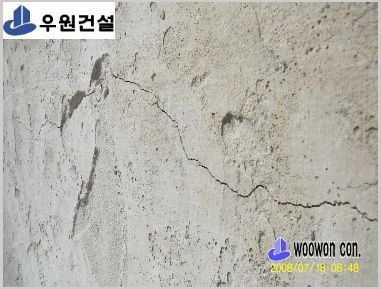

콘크리트 스라브 남북 방향 구조 균열 모습



바닥에 돌출되었던 철근 제거후 모습

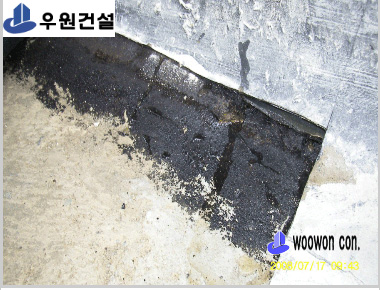

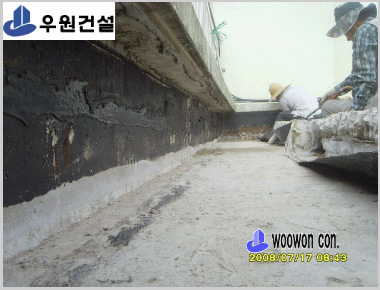

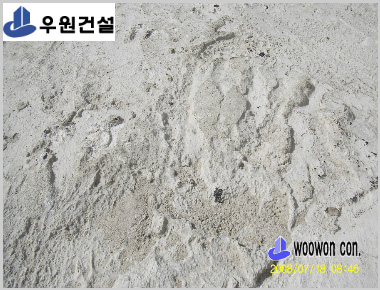

기존 방수층 제거후 바탕 모습

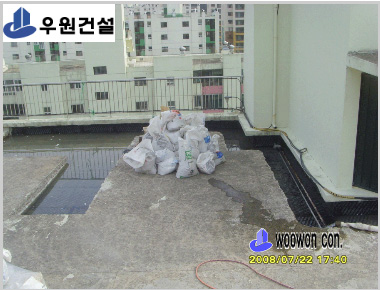

기존 방수층 제거시 흘러내리고 있는 고여 있던 빗물(옥상 출입문 앞)

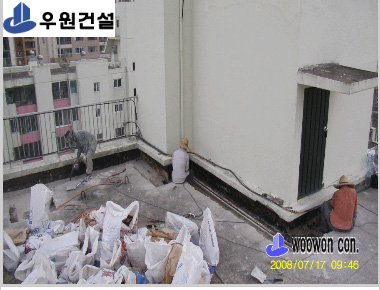

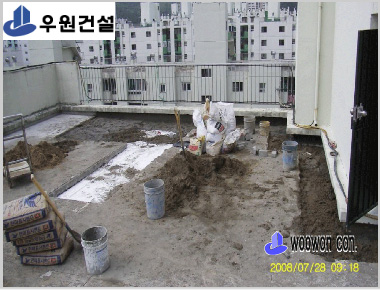

기존 방수층 제거후 바탕 정리 작업중

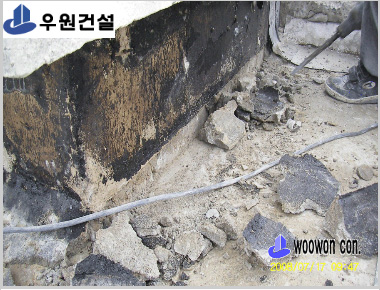

난간 들뜬 고름 몰탈 깨어내기

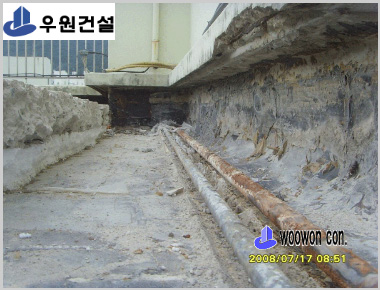

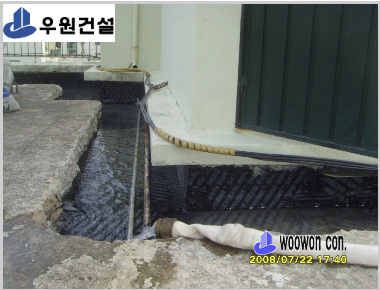

옥탑 난간 주변 통과하는 설비 배관 / 옥탑 배관 핏트 마감부 손상

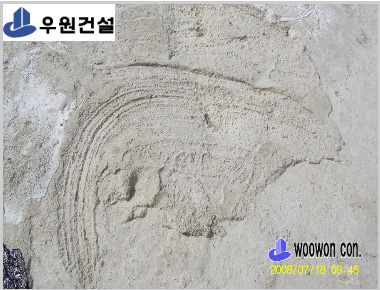

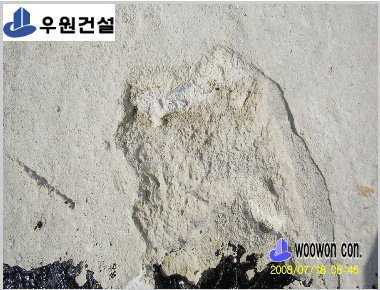

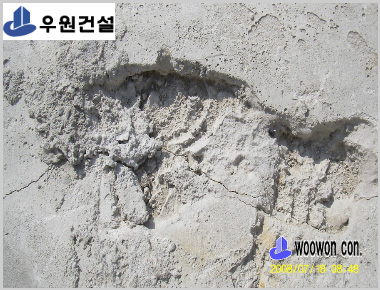

콘크리트 스라브 요철등 바탕 불량



바닥 전반적인 요철등 손상 심함



바닥 전반적인 요철등 손상 심함



바닥 전반적인 요철 및 스라브 균열등 손상 심함



바닥 전반적인 요철 및 스라브 균열등 손상 심함



바닥 전반적인 요철 및 스라브 균열등 손상 심함

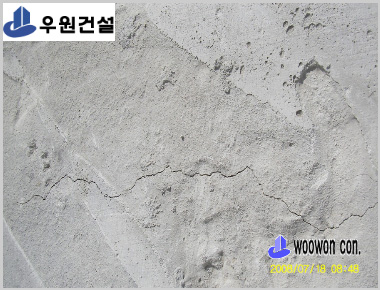

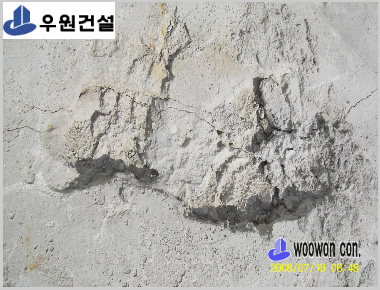

스라브 구조 균열



스라브 구조 균열



콘크리트 바탕 면처리후 건조 작업중



바탕면 프라이머 도포 작업



프라이머 도포후 요철부 1차 보강 작업후 모습

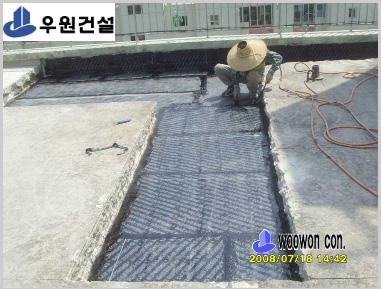

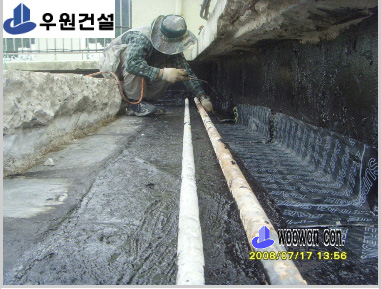

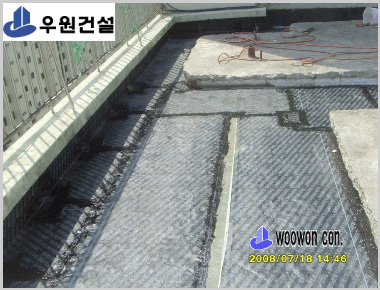

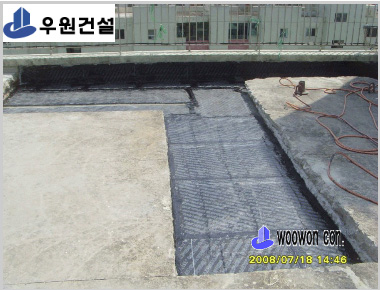

요철부 시트 보강후 난간 연결부 2차 시트 보강 작업중



요철부 시트 보강후 난간 연결부 2차 시트 보강 작업중

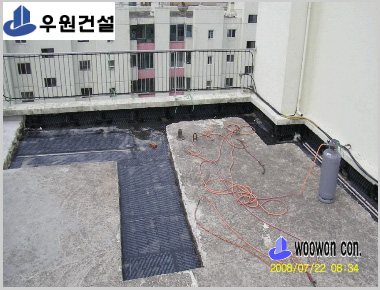

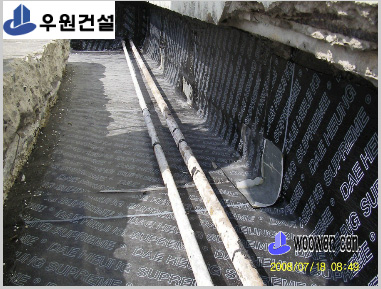

난간 시트 부착후 우수 드레인 시트 부착 작업중

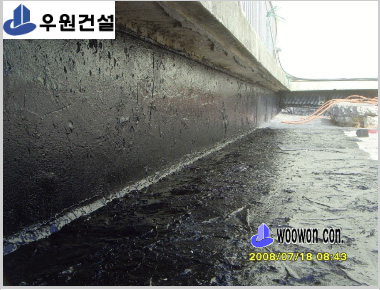

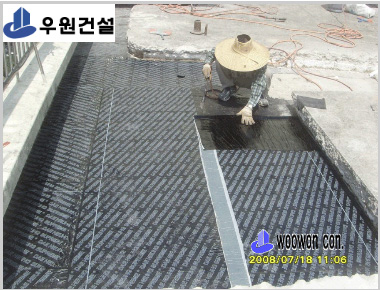

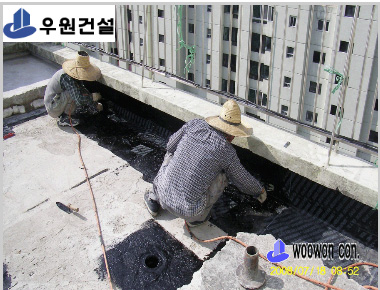

난간 2차 시트 보강후 3차 시트 부착 작업중


스라브 구조 균열부 시트 보강 작업중

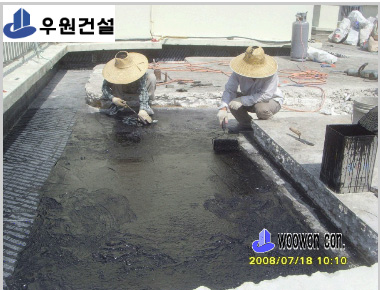

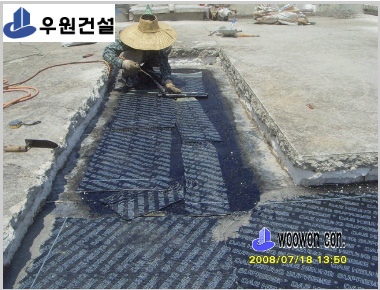

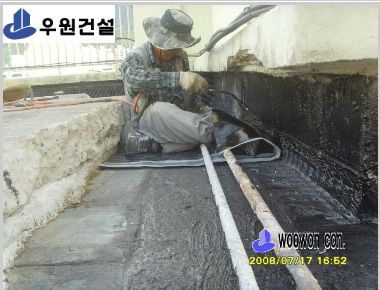

시트 부착 작업중


시트 부착 작업후 연결부 마감 작업중

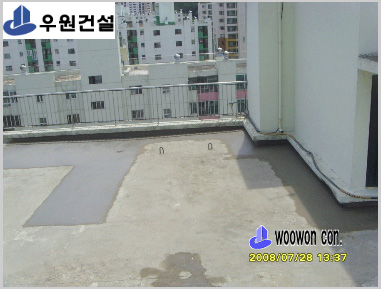

시트 부착 완료


시트 부착 완료


시트 부착 완료


시트 부착 완료


시트 부착 완료


옥탑 난간 시트 부착 완료

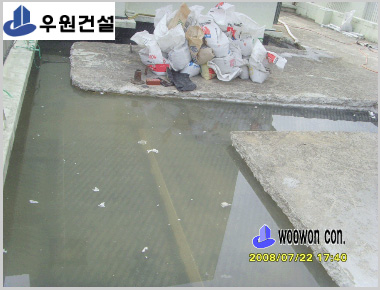

담수 작업중


담수 작업후 모습

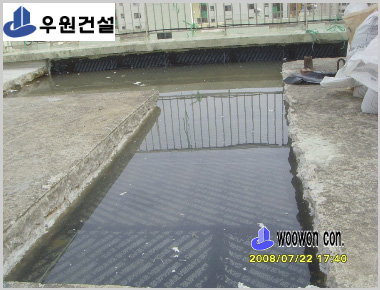

담수 시험


담수 시험


담수시험 (7일)후 바닥 단열재 깔기 및 누름 몰탈 타설


누름 몰탈 타설후 와이어메쉬 깔기


미장 작업중

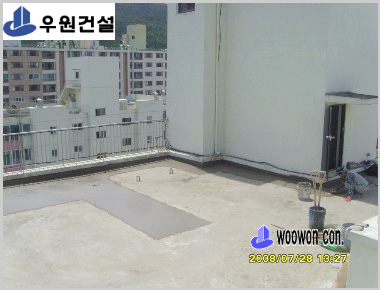

작업 완료
