1508호 거실 천정 방수층 손상 누수

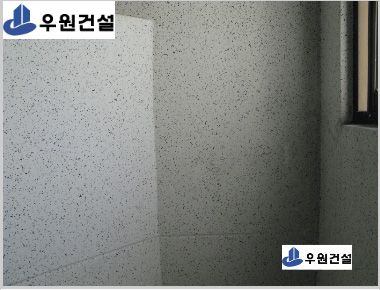

거실 천정 누수로 곰팡이 발생

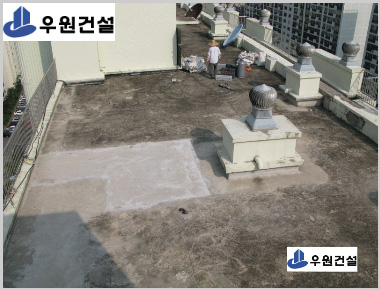

옥상 옥탑 난간 방수층 손상 수평 균열 누수/페인트 들뜸 및 손상



옥상 옥탑 난간 방수층 손상 수평 균열 누수/페인트 들뜸 및 손상

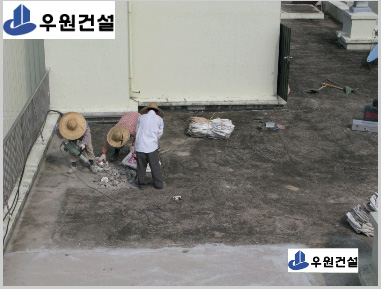

우수 드레인 주변 바닥 누름 콘크리트 깨기 작업중

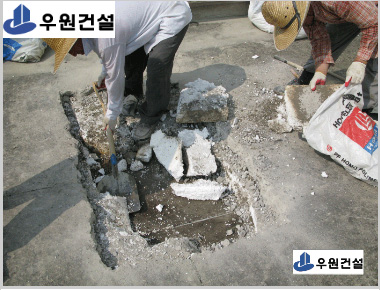

우수 드레인 주변 바닥 누름 콘크리트 깨기 작업중



콘크리트 깨기후 단열재 제거 작업중



옥탑 난간 누름 콘크리트 깨기

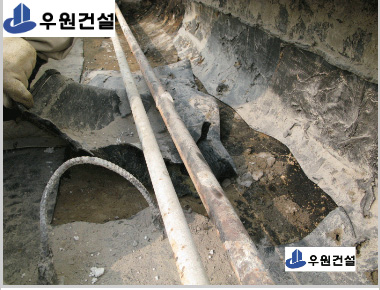

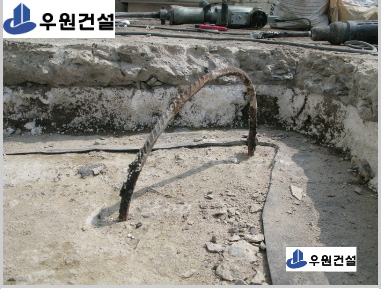

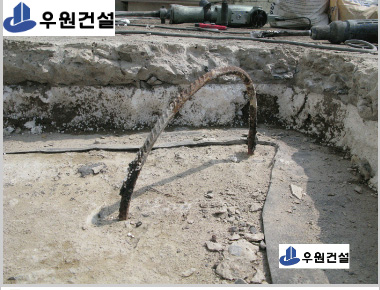

콘크리트 깨기후 내부 비노출 시트 방수층과 철근 돌출물



방수 작업전 제거하지 않고 시트 부착 및 마감(옥탑 난간쪽)

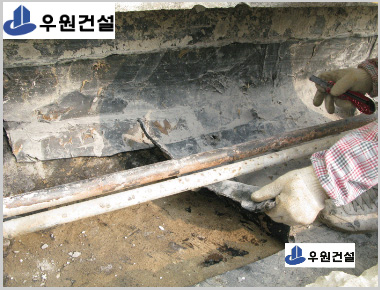

기존 제거 되지 않았던 철근 주변 기존 시트 방수층 제거 작업중

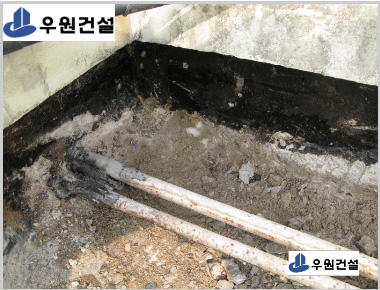

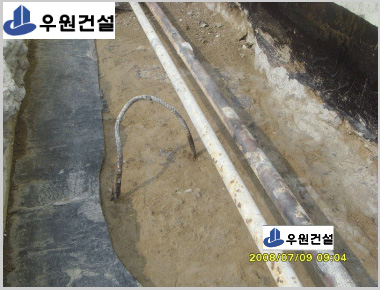

철근 주변 기존 방수층 제거후 모습

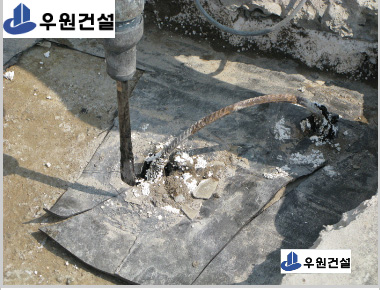

돌출되어 있는 철근 제거 작업중

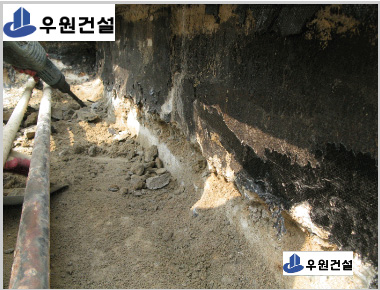

옥탑 난간 기존 방수층 제거 작업중

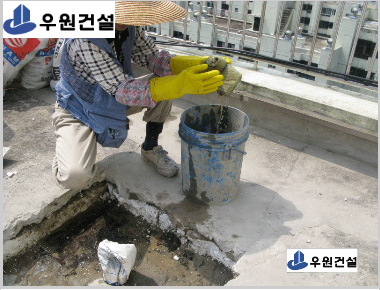

우수 드레인 주변 고여 있던 빗물 제거 작업중

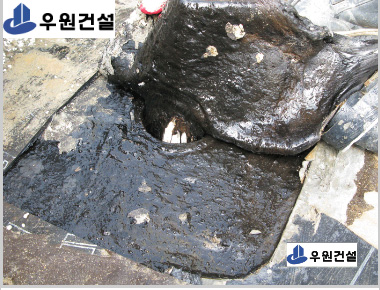

우수 드레인 주변 기존 방수층 제거 작업중



기존 방수층 제거후 모습

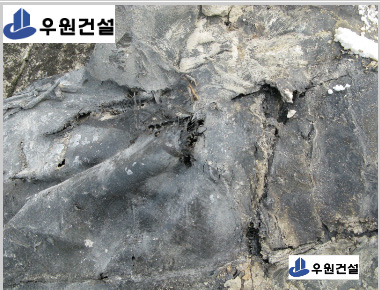

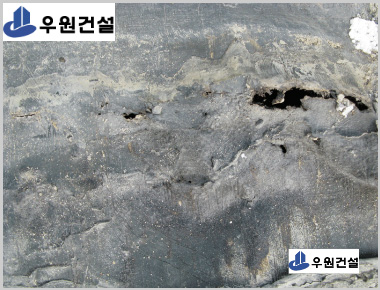

손상된 기존 비노출 시트 방수층



손상된 기존 비노출 시트 방수층



손상된 기존 비노출 시트 방수층



손상된 기존 비노출 시트 방수층



손상된 기존 비노출 시트 방수층

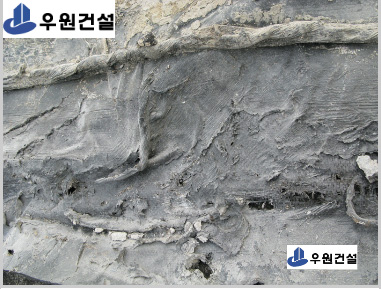

손상된 기존 비노출 시트 방수층(요철등에 의한 마모 손상)

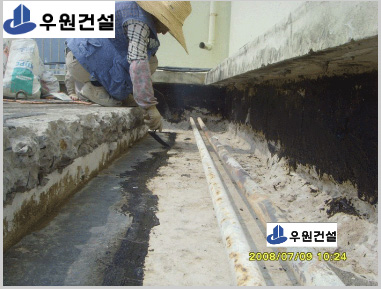

기존 방수층 제거후 요철등 바탕 정리 작업중

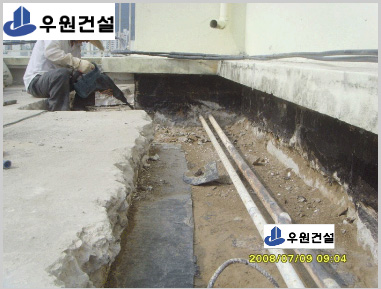

옥탑 난간 손상된 고름 몰탈 깨기 작업중

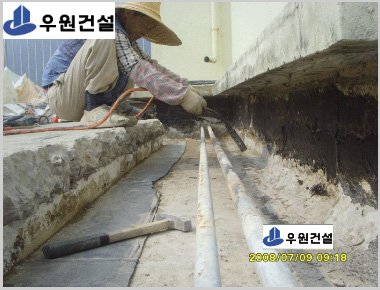

옥탑 난간 통과하는 설비 배관

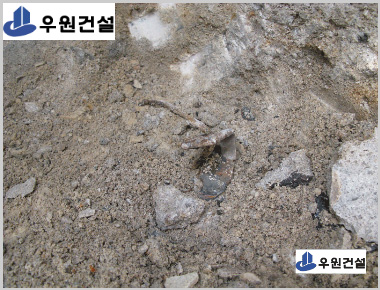

옥탑 난간쪽 바닥에 노출된 거푸집 철핀



바탕 면처리후 모습

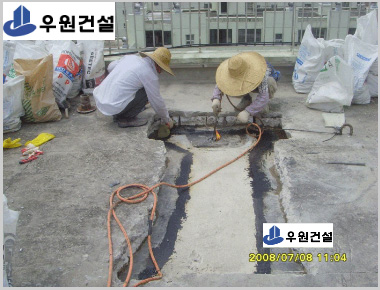

바탕 면처리후 건조 작업중



기존 방수층 연결부 면처리 작업중



우수 드레인 주변 기존 방수층 제거후 바탕 면처리

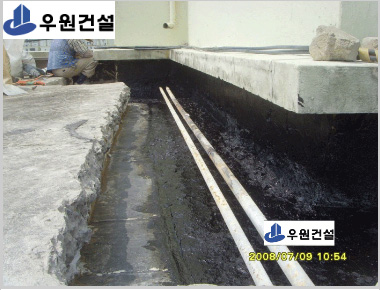

기존 방수층 마감부 면처리 작업중

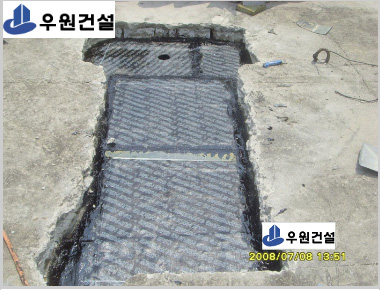

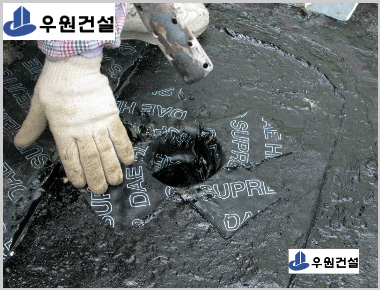

우수 드레인 주변 시트 보강 작업중

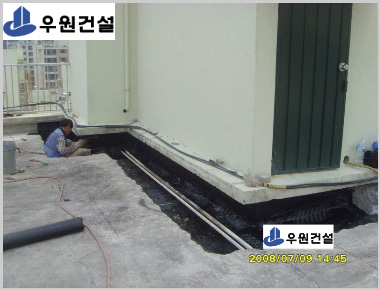

옥탑 난간 프라이머 도포후 요철부 시트 보강 작업중



난간 연결부 시트 보강 작업



난간 연결부 시트 보강후 모습



시트 부착 작업중



시트 부착 작업중



시트 부착 완료



시트 부착 완료



단열재 깔기후 누름 몰탈 타설

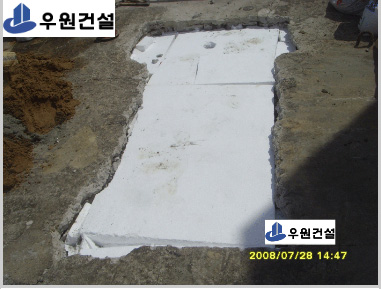

단열재 깔기



누름 몰탈 타설 및 난간 보호벽돌 미장

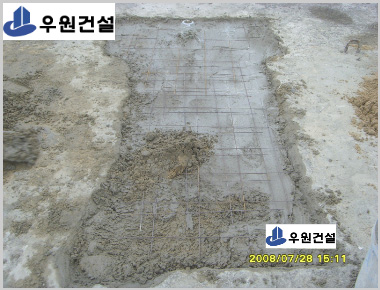

와이어메쉬 깔기



와이어메쉬 깔기

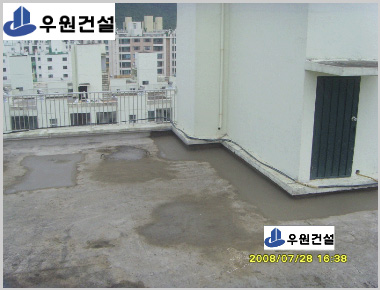

미장 작업 완료
