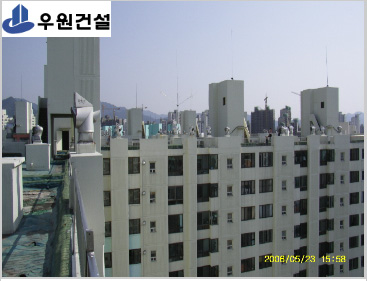

105동(棟) 동, 북쪽에서 촬영한 건물 모습 ( T 자형 건물)

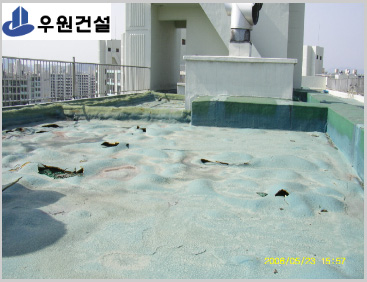

옥상 북쪽에서 남쪽으로 바라본 옥상 바닥 모습

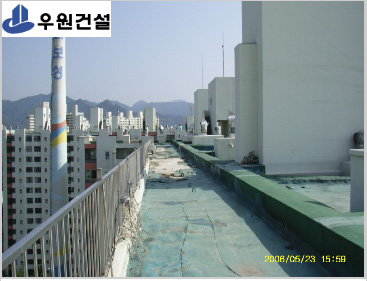

옥상층 서쪽에서 동쪽으로 바라본 세대 앞 베란다 옥상 난간 주변 모습

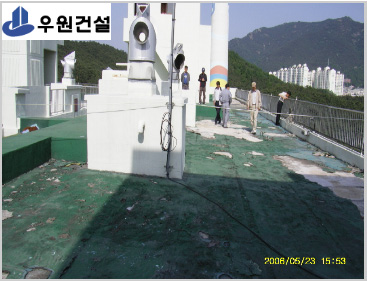

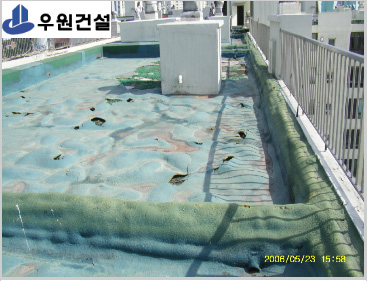

옥상 남쪽에서 북,동쪽으로 바라본 기존 방수층 모습

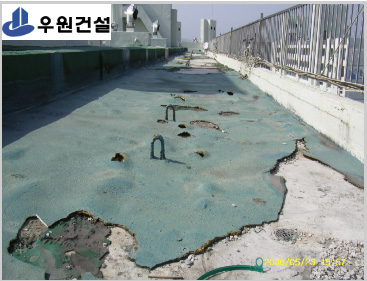

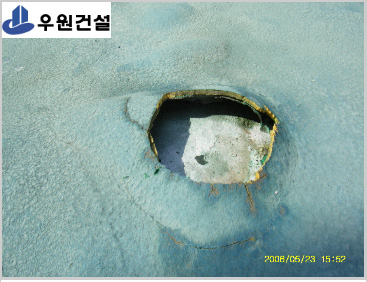

옥상 앞 베란다쪽 곤도라 고리 주변 우레탄 폼 들뜬 모습

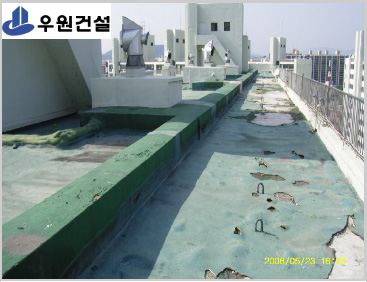

기존 1차 우레탄 방수층위에 2차 우레탄 폼 작업모습(모두 들뜬상태/실패)

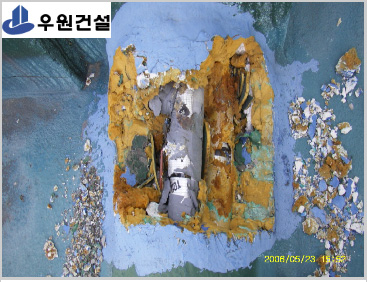

옥상 우수 드레인 주변 손상된 기존 방수층 모습

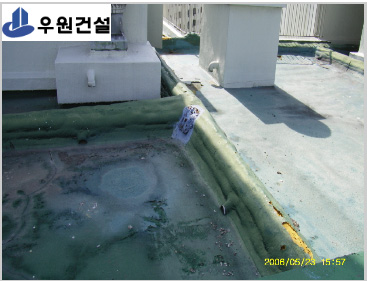

배관주변은 우레탄 폼 두께를 두껍게 시공 하였으나 근본 공법 적용 실패

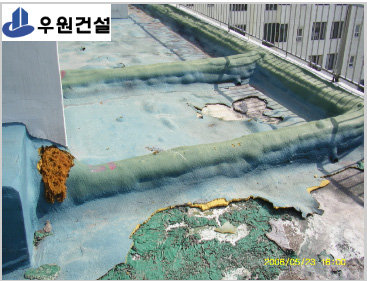

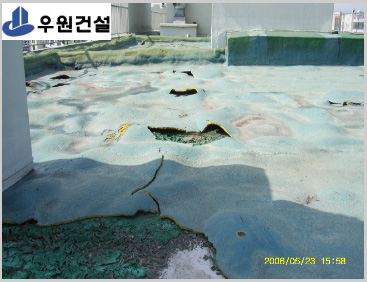

2가지 공법 혼용에 따른 부착 불량 및 습기로 인한 부풀음

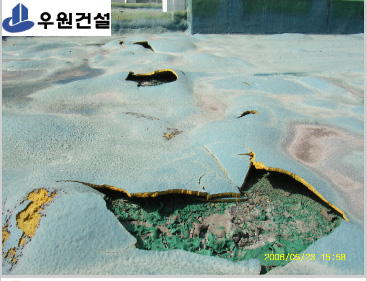

누름 콘크리트 및 단열재 하부 습기로 인한 우레탄 폼 부풀음 현상

우레탄 폼 하부 습기 건조 불량 및 옥상 바닥 빗물 고임 배수 불량 (상태 악화)

우레탄 폼 하부 설비 배관 부식 누수시 방수 전체 손상 원인

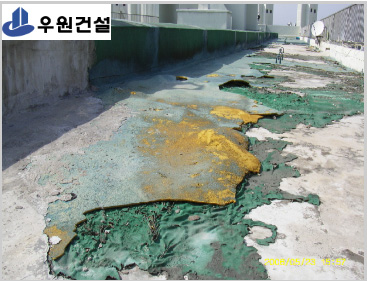

우레탄 공법과 우레탄 폼 공법의 혼용으로 상태 악화

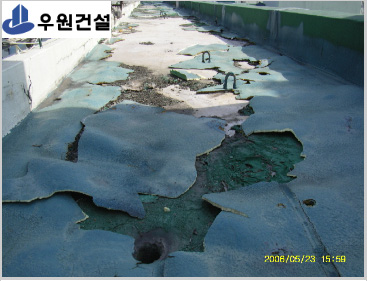

우레탄 폼 하부 우레탄 도막 상태가 누더기 처럼 되어버림

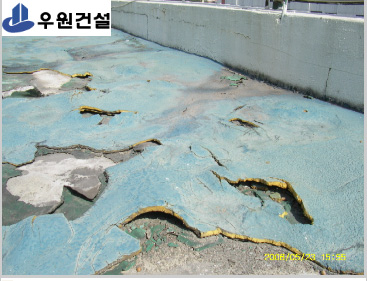

누름 콘크리트 습기 발산에 따른 도막 방수층 동시 들뜬 모습

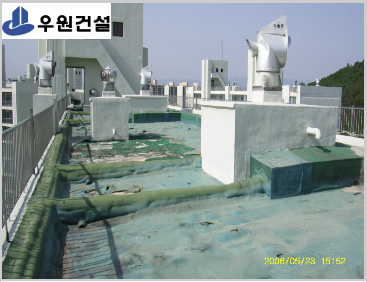

각종 설비 배관에 뿜어 시공한 우레탄 폼 모습 (배관 누수시 방수층 손상 필수)

손상된 방수층 점검 모습

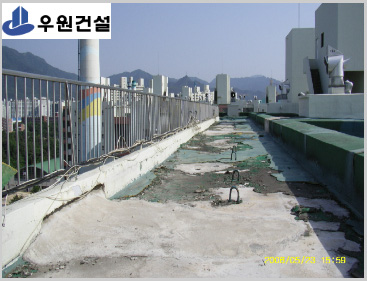

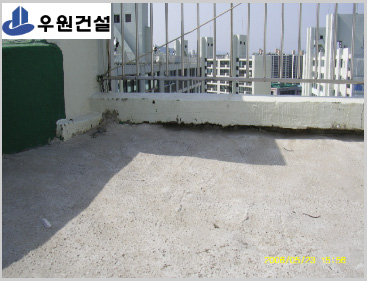

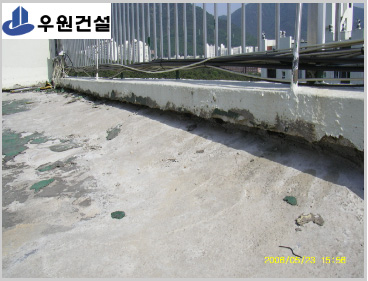

옥상 동쪽 난간 부분 방수 모습(시방에 따른 정석 시공이 되지 못함)

누름 콘크리트 깨기후 비노출 시트 방수 흔적 보이나 보호 벽돌 쌓기등 시방에 따른 시공이 못됨

근본 파라펫 높이 부족도 문제지만 시트 시공후 보호벽돌 쌓기도 없는 등 시공능력도 의심됨

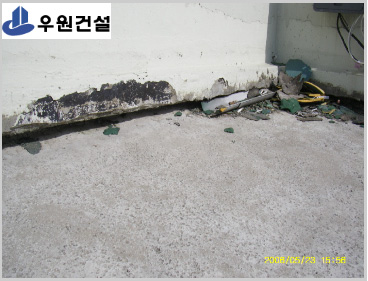

보호벽돌 쌓기를 하지 않아 난간 안쪽 시트가 노출되어 있는 상태임

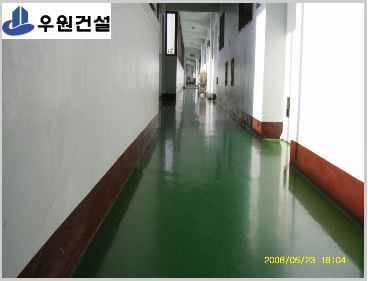

1층~15층까지 내부 편복도 바닥 우레탄 도막 작업은 수년이 지난 현재까지 아주 깨끗함
